一、概述

本系統采用三相異步變頻電機拖動雙饋發電機運行，用戶可根據需要調節拖動單元轉速來達到模擬風速變化引起的發電機轉速變化。通過開放式主控系統，可以根據自己的實驗需求給定發電機轉矩，通過變流系統控制雙饋發電機的功率輸出，達到變速恒頻風力機組的并網發電等過程各參數的實驗研究。

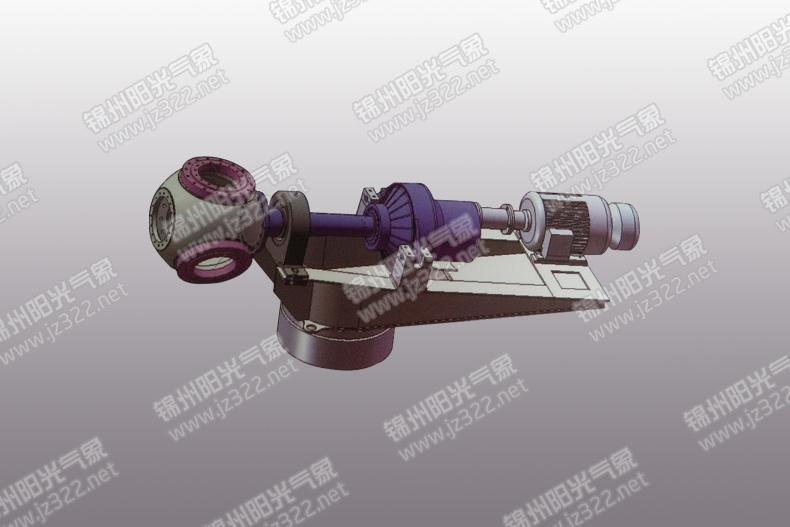

二、系統組成

1、拖動單元：模擬系統因風速變化而引起的轉速變化。

2、控制單元：分析系統狀態，控制系統運行，實現數據模擬。

3、并網發電單元：雙饋發電機與并網變流器實現風機并網過程。

4、測量單元：系統各信號采集傳輸?shù)街骺叵到y(tǒng)中。

三、技術參數

1、雙饋發電機：繞線轉子雙饋異步發電機，與大型風電機組繞組結構模式相似。

2、模擬風速拖動系統：變頻器：變頻器容量：10kW。

3、三相異步變頻電機：電機額定容量：11kVA；額定轉速：1460r/min；額定輸出電壓：380V。

4、通訊模式：PROFIBUS 連接主控PLC，同時提供CAN 總線。

5、檢測用傳感器：電機速度，位置編碼器，電流，電壓傳感器。

6、PLC 控制系統：西門子。

7、電控柜系統：由拖動及勵磁逆變電柜和主控電柜組成。

四、實驗內容

1、實驗一、風力發電機接線形式實驗；

2、實驗二、空載運轉實驗；

3、實驗三、并網過程實驗(結合并網模塊)；

4、實驗四、并網連續運行實驗(結合并網模塊)；

5、實驗五、風速模擬實驗；

6、實驗六、轉距模擬實驗；

7、實驗七、發電功率模擬實驗；

8、實驗八、其它相關發電性能及測量實驗；

9、實驗九、脫網保護模擬實驗；

10、實驗十、控制策略模擬實驗等。
