教學實訓設備Teaching Equipment

YG-2410F型嵌入式教學實訓套件

YG-2410F型嵌入式教學實訓套件采用S3C2410 ARM9核心處理器，集成了大量接口資源，具有很強的擴展性。該套件采用核心板+底板的結構模式，底板集成液晶屏，非常方便圖形化應用程序開發。

一、概述

YG-2410F型嵌入式教學實訓套件采用S3C2410 ARM9核心處理器，集成了大量接口資源，具有很強的擴展性。該套件采用核心板+底板的結構模式，底板集成液晶屏，非常方便圖形化應用程序開發。

典型應用包括教學儀器、環境監測、數據采集、多媒體終端、醫療電子設備、通信管理、網絡監控、電機控制、電子相框等。YG-2410F型嵌入式教學實訓套件主要適合支持嵌入式系統及應用等系列課程的教學實訓。

二、系統特點

A.系統完整性：
      1、涵蓋嵌入式系統設計的全部流程。
      2、操作系統包括μC/OS-II、Linux和WinCE。
      3、實驗內容涉及操作系統制作、操作系統引導、底層驅動編寫、上層應用程序編寫。

B.先進性：
      1、具有UART、USB接口、SD卡接口、AC97音頻接口、以太網、AC97接口、獨立RTC電路。
      2、采用核心板加底板設計。

C.開放性：
      系統開放所有軟硬件設計資源。

三、系統組成

采用核心板+底板的結構模式，核心處理器是基于ARM9的SAMSUNG S3C2410處理器，采用ARM920T內核，主頻202MHz。采用Advanced Microcontroller Bus Architecture(AMBA)新型總線結構。1.8V/2.0V內核供電，3.3V存儲器供電，3.3V外部I/O供電。具備16KB的I-Cache和16KB的D-Cache/MMU。

硬件規格：

A.核心板
      1、CPU：SAMSUNG S3C2410A 202MHz；
      2、SDRAM:64 Mbyte；
      3、FLASH:8 Mbyte NOR FLSSH，64Mbyte NAND FLASH；
      4、以太網：100M Ethernet controller（DM9000）；
      5、LED：4個；
      6、AUDIO:標準AC97音頻控制器；
      7、觸摸屏：4線電阻屏；
      8、電源：LDO；
      9、接口160 PIN接口。

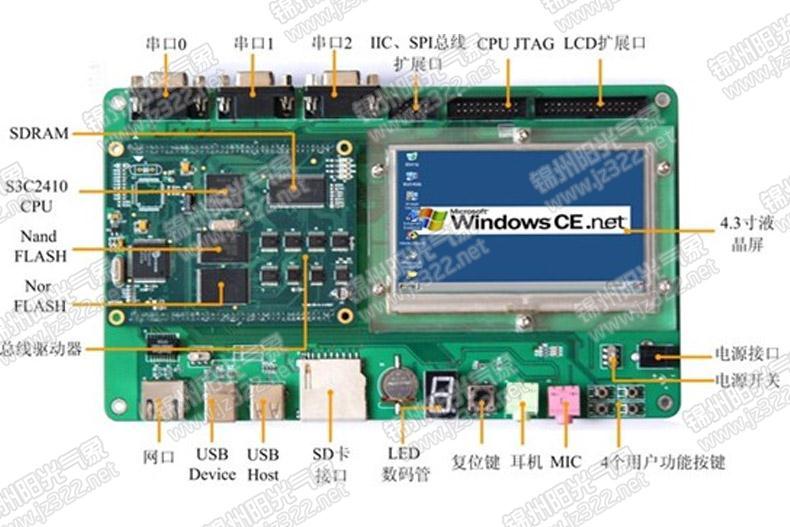

B.底板
      1、以太網接口：100M以太網接口一個。
      2、LCD：4.3寸TFT LCD（包含觸摸屏和有機玻璃外殼）。
      3、音頻：AC97標準音頻I/O接口。
      4、USB HOST：1個，可支持USB鼠標鍵盤，USB藍牙模塊，USB攝像頭。
      5、USB CLIENT:1個支持與主機同步。
      6、串行接口：UART0是系統的調試端口；
                 UART1是帶有流控制的5線串行接口，可以連接GPRS/GSM-Modem；
                 UART2是標準的3線串口。
      7、JTAG接口：標準20pin JTAG接口。
      8、SD卡接口：支持SD卡或MMC卡。
      9、數碼顯示：4個LED指示燈，1個七段數碼管。
      10、實時時鐘：獨立RTC電路。
      11、按鍵：6個用戶功能按鍵，1個復位鍵。
      12、電源：外接5V/3A直流電源。
      13、總線擴展接口：40pin的總線擴展接口支持16bits的系統總線擴展，提供9位地址線，16bits數據線，另外提供系統總線的讀寫控制線和5V電源。用戶也可以使用擴展口上的GPIO，自定義使用模式。
      14、LCD擴展口：30pin的液晶屏擴展口支持16bits LCD擴展，支持最大分辨率為640×480的TFT LCD，擴展口上還提供直流5V的供電，可用于液晶屏系統供電。

四、軟件資源和實驗資源

1、軟件資源

uCOS獨立范例工程源代碼
Linux2.4系統源代碼
Linux2.4驅動程序源代碼
Linux所有測試程序源代碼
Linux目標文件鏡像文件
WinCE5.0系統BSP
WinCE5.0驅動程序源代碼
WinCE5.0所有測試程序源代碼

2、實驗資源

uCOS實驗 基礎實驗：
實驗一：安裝ADS；
實驗二：Multi-ICE的安裝；
實驗三：燒寫uc/OS系統到FLASH；
實驗四：GP10實驗；
實驗五：串口通信實驗；
實驗六：RTC實時時鐘實驗；
實驗七：觸摸屏實驗；
實驗八：外部中斷實驗。
Linux實驗 1、基本實驗：
實驗一：PC機遇2410F開發板的硬件連接；
實驗二：Redllat 9.0安裝；
實驗三：建立主機開發環境；
實驗四：配置minicom；
實驗五：配置超級終端；
實驗六：配置NFS服務；
實驗七：HelloWorld；
實驗八：編譯Boot Loader；
實驗九：編譯Linux內核；
實驗十：制作文件系統；
實驗十一：燒寫各部分到SMC卡；
實驗十二：簡單驅動程序?qū)嶒?yàn)；
實驗十三：CPU GP10驅動實驗；
實驗十四：中斷實驗；
實驗十五：數碼管顯示實驗；
實驗十六：LCD控制實驗；
實驗十七：觸摸屏驅動實驗；
實驗十八：Web服務器實驗；
實驗十九：多線程實驗；
實驗二十：IIS音頻實驗；
實驗二十一：串口通訊實驗。
2、 擴展實驗：（需配擴展模塊）
實驗一：GPS實驗；
實驗二：GSM/GPRS實驗。
3、 QT實驗：
實驗一：嵌入式圖形開發環境的搭建；
實驗二：HelloWorld QT初探；
實驗三：創建一個窗口并添加按鈕；
實驗四：對象間通信：Signal和Slot機制；
實驗五：菜單和快捷鍵；
實驗六：工具條和狀態欄；
實驗七：鼠標和鍵盤事件；
實驗八：對話框；
實驗九：QT中的繪圖。
WINCE實驗

1、基本實驗：
實驗一：安裝WINCE并建立開發環境；
實驗二：創建PB工程并到處SDK；
實驗三：燒寫WinCE系統到PXA270D型板NAND FLASH；
實驗四：編譯驅動及測試；
實驗五：簡單多媒體播放器實驗；
實驗六：視頻點播VOD實驗；
實驗七：攝像頭圖像采集傳輸實驗；
實驗八：GP10 LED測試實驗；
實驗九：對話框以及觸摸屏驅動實驗；
實驗十：錄音機測試實驗；
實驗十一：錄音機測試實驗；
實驗十二：簡單聊天室測試實驗；
實驗十三：串口通信實驗。
2、 擴展實驗：（需配擴展模塊）
實驗一：GPS實驗；
實驗二：GSM/GPRS實驗。
