教學實訓設備Teaching Equipment

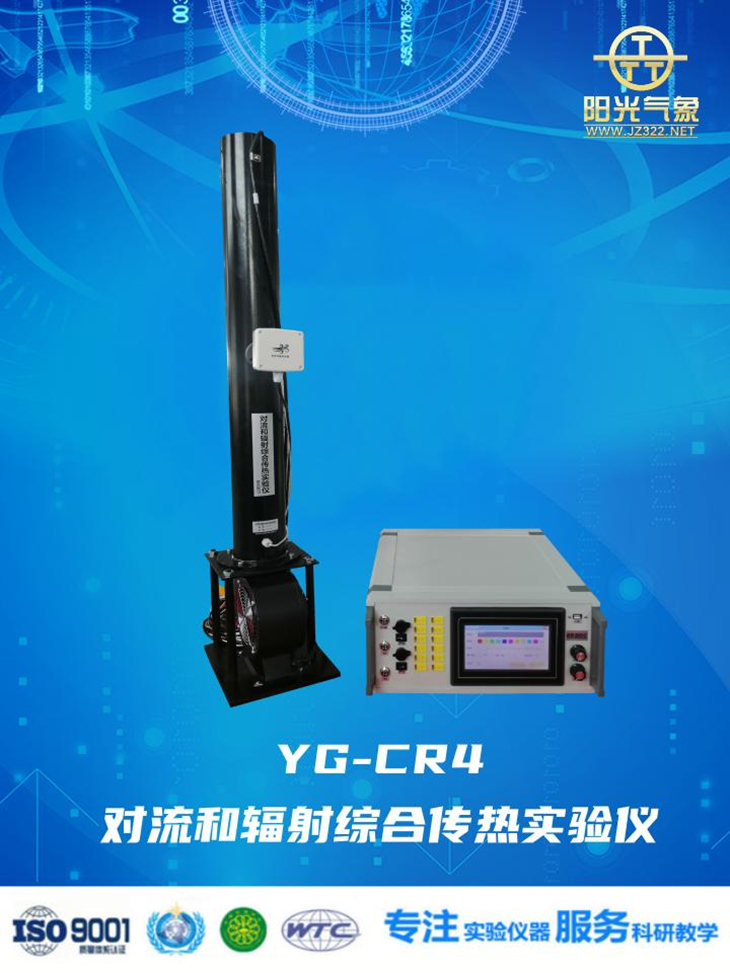

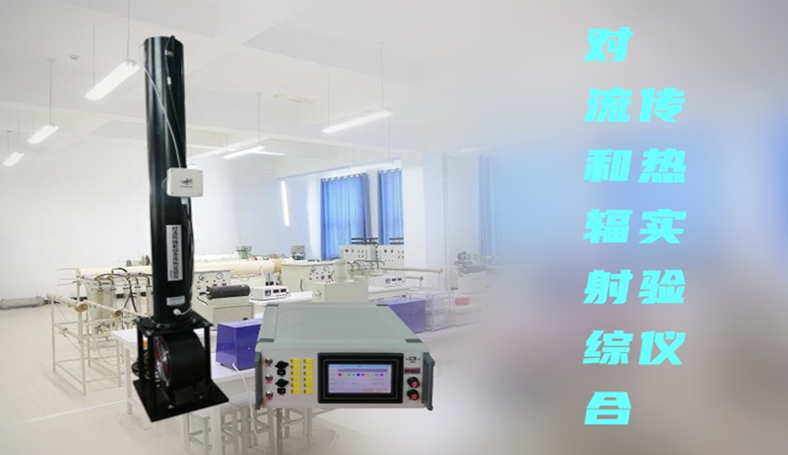

YG-CR4對流和輻射綜合傳熱實驗儀

對流和輻射綜合傳熱實驗儀是一臺研究對流與表面輻射復合換熱，測量水平圓管自然、強迫對流換熱系數以及總體能量守恒分析的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋圓柱繞流邊界層分離、水平圓管自然、強迫對流換熱理論，風機轉速和流量電子調節，連續、平滑調節。精確測量水平圓管的自然、強迫對流換熱系數，精確測量邊界層分離角，展示局部換熱系數隨角度變化趨勢，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。






      對流和輻射綜合傳熱實驗儀是一臺研究對流與表面輻射復合換熱，測量水平圓管自然、強迫對流換熱系數以及總體能量守恒分析的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋圓柱繞流邊界層分離、水平圓管自然、強迫對流換熱理論，風機轉速和流量電子調節，連續、平滑調節。精確測量水平圓管的自然、強迫對流換熱系數，精確測量邊界層分離角，展示局部換熱系數隨角度變化趨勢，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。




l 全面研究水平圓管對流換熱：自然對流、強迫對流、邊界層發展和分離等；
l 定量分析水平圓管的能量守恒：輸入電功率和對流換熱、表面輻射換熱的能量平衡分析；
l 模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗；
l 學生可獨立操作并進行實驗；
l 傳感器和風機采用國際一流品牌，傳感器測量精度高，響應快速，風機噪音小，運行平穩；
l 操作簡單，維護方便；
l 說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；

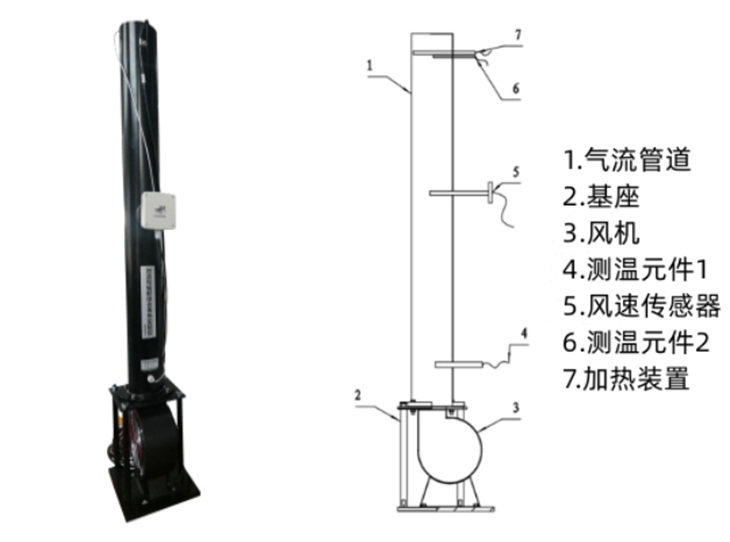

l 對流和輻射綜合傳熱實驗儀主要由基座、風機、氣流管道、加熱裝置及檢測裝置組成；
l 測速傳感器安裝在氣流管道的中部位置，用來測量管道內氣體流速；
l 電量傳感器與加熱裝置連接，用來測量加熱裝置的工作電壓和工作電流；
l 溫度傳感器，一只安裝在氣流管道上，伸入長度為氣流管道直徑的1/5-1/4，用于測量氣流管道的進口氣流的溫度。另一只安裝在加熱裝置中部位置，距離加熱裝置外表面0.5-1mm，用于測量加熱裝置的表面溫度。




l 傳熱測控儀用于溫度數據的采集、 加熱裝置的控制、氣體流速的調控、風機的啟停、輻射信號的讀取及數據存儲和數據通訊。
l 傳熱測控儀內置存儲器可存儲數據4萬條，另外還支持外置U盤存儲，實現無限量存儲；

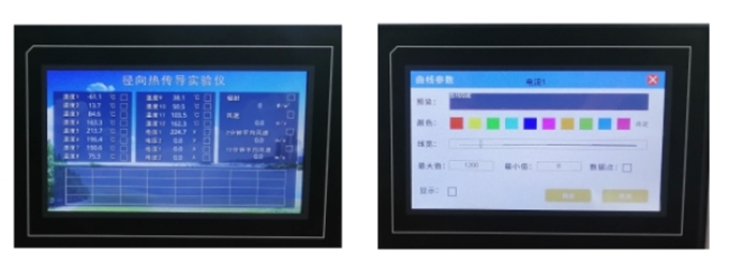

l 傳熱測控儀的曲線分析功能強大，各項監測數據均可在曲線分析的界面有所呈現，且曲線的顏色、線條、最大值、最小值、數據點等都可以在顯示屏上進行設置；

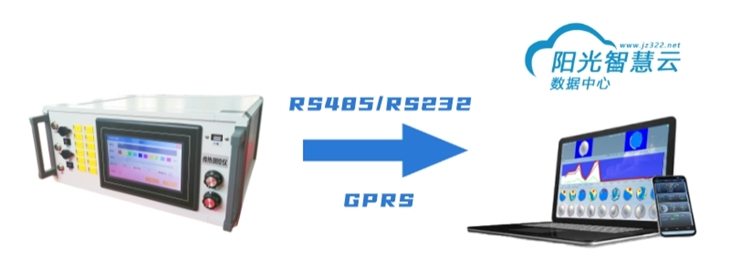

l 連接傳熱測控儀采用RS485或RS232等有線通訊或GPRS無線通訊方式輸出數據；




l 與傳熱測控儀連接，即可單機使用，獨立完成相關實驗，也可與上位機軟件配合使用，實現更多數據分析功能；
l 配置GPRS模塊可實現數據的無線傳輸及遠程控制，數據還可上傳云平臺，實現云端的數據管理；





l 圓管輻射換熱速率、自然對流換熱速率測量、總體能量守恒分析;
l 圓管輻射換熱速率、強迫對流換熱速率測量、總體能量守恒分析;
l 圓管自然對流換熱系數、強迫對流換熱系數測量;
l 自然對流、強迫對流換熱系數理論公式精度驗證;
l 圓柱繞流邊界層分離角度測量;





      適用于各高校及科研所對于塑料薄膜、橡膠、細金屬絲、纖維和細線、鋁箔、銅箔、生物材料、高分子材料、薄金屬、高強度金屬絲、部件、緊固件、復合材料等材質的導熱研究。
